एलसीडी और ओएलईडी डिस्प्ले ड्राइवर आईसी पैकेजिंग के लिए सीओएफ फ्लिप-चिप यूटेक्टिक बॉन्डर

फाइन-पिच सेमीकंडक्टर इंटरकनेक्शन के लिए उच्च परिशुद्धता वाला उन्नत पैकेजिंग उपकरण

जैसे-जैसे डिस्प्ले तकनीकें उच्च रिज़ॉल्यूशन, पतले बेज़ल, लचीले आकार और कम बिजली खपत की ओर विकसित हो रही हैं, डिस्प्ले ड्राइवर इंटीग्रेटेड सर्किट (डीडीआईसी) के लिए पैकेजिंग तकनीकों को अधिक सटीक और विश्वसनीय इंटरकनेक्शन प्रदान करने की आवश्यकता है। चिप-ऑन-फिल्म (सीओएफ) पैकेजिंग, फ्लिप-चिप यूटेक्टिक बॉन्डिंग के साथ मिलकर, आधुनिक एलसीडी और ओएलईडी डिस्प्ले निर्माण के लिए सबसे व्यापक रूप से अपनाई जाने वाली असेंबली तकनीकों में से एक बन गई है।

जियांग्सू हिमालय सेमीकंडक्टर कंपनी लिमिटेड का सीओएफ फ्लिप-चिप यूटेक्टिक बॉन्डर उन्नत डिस्प्ले ड्राइवर पैकेजिंग अनुप्रयोगों के लिए अति-सटीक चिप प्लेसमेंट, स्थिर यूटेक्टिक बॉन्डिंग प्रदर्शन और उच्च-मात्रा उत्पादन क्षमता प्रदान करने के लिए डिज़ाइन किया गया है। डिस्प्ले ड्राइवर आईसी बम्प्स और लचीले सबस्ट्रेट पैड्स के बीच फाइन-पिच, उच्च-घनत्व वाले इंटरकनेक्शन को सक्षम करके, यह सिस्टम निर्माताओं को पैकेज घनत्व, विद्युत प्रदर्शन, थर्मल प्रबंधन और दीर्घकालिक विश्वसनीयता में सुधार करने में मदद करता है।

COF फ्लिप-चिप यूटेक्टिक बॉन्डिंग क्या है?

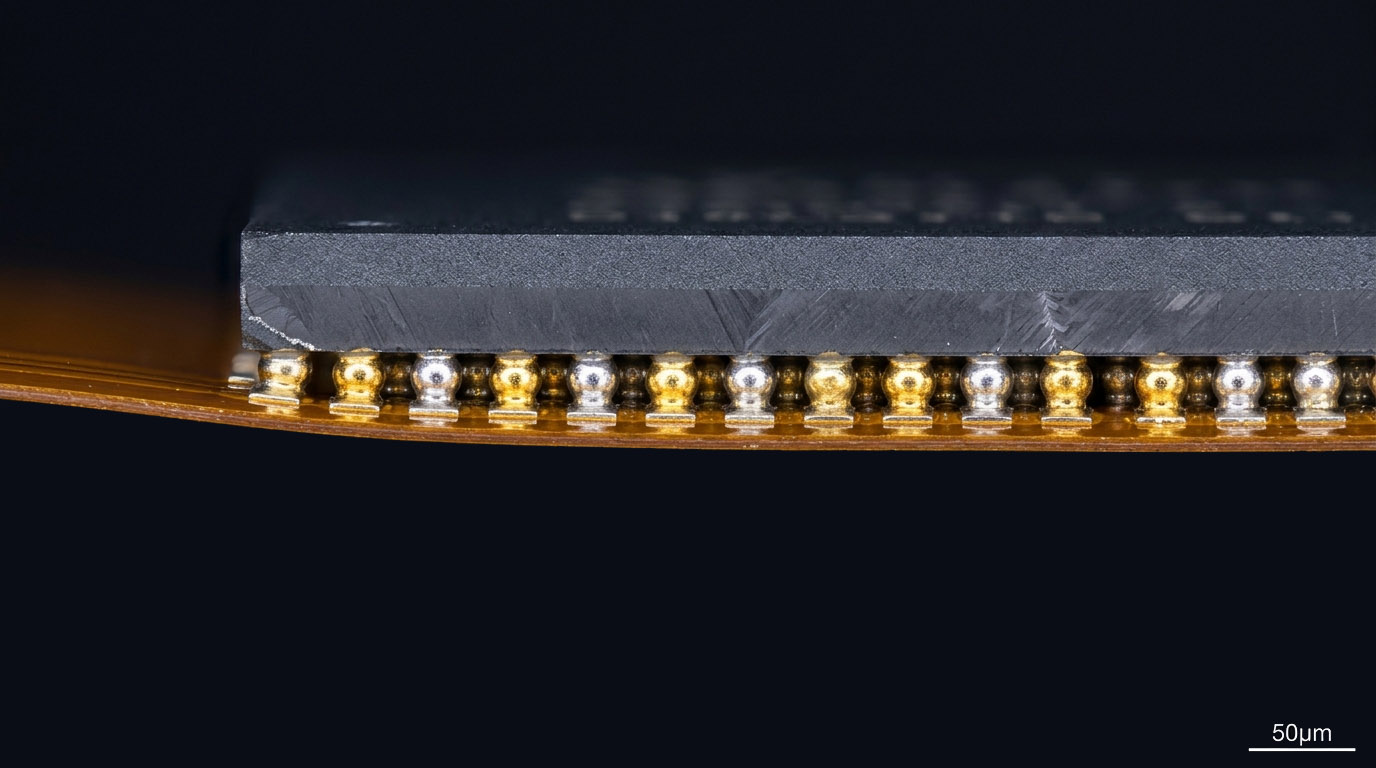

सीओएफ (चिप-ऑन-फिल्म) पैकेजिंग एक उन्नत सेमीकंडक्टर पैकेजिंग तकनीक है जिसमें डिस्प्ले ड्राइवर आईसी को सीधे लचीले पॉलीइमाइड सब्सट्रेट पर लगाया जाता है।

परंपरागत वायर बॉन्डिंग के विपरीत, फ्लिप-चिप बॉन्डिंग में चिप का सक्रिय भाग सब्सट्रेट की ओर नीचे की ओर होता है। चिप के उभार सीधे सब्सट्रेट पैड के साथ संरेखित होते हैं और सटीक रूप से नियंत्रित तापमान, बल और संरेखण वाली यूटेक्टिक बॉन्डिंग प्रक्रिया के माध्यम से स्थायी रूप से जुड़ जाते हैं।

इस प्रक्रिया से निम्नलिखित उत्पन्न होता है:

• उच्च घनत्व वाले विद्युत अंतर्संबंध
• छोटे सिग्नल संचरण पथ
• कम विद्युत प्रतिरोध
• बेहतर ऊष्मा अपव्यय
• पैकेज का आकार कम हो गया है
• बेहतर उच्च-आवृत्ति प्रदर्शन

जैसे-जैसे डिस्प्ले पैनलों को अधिक इनपुट/आउटपुट चैनलों और तेज़ सिग्नल ट्रांसमिशन की आवश्यकता होती जा रही है, सीओएफ फ्लिप-चिप यूटेक्टिक बॉन्डिंग एलसीडी, ओएलईडी और उभरते माइक्रोएलईडी डिस्प्ले अनुप्रयोगों के लिए एक महत्वपूर्ण पैकेजिंग तकनीक बन गई है।

डिस्प्ले ड्राइवर आईसी पैकेजिंग के लिए फ्लिप-चिप बॉन्डिंग को प्राथमिकता क्यों दी जाती है?

परंपरागत वायर बॉन्डिंग की तुलना में, फ्लिप-चिप यूटेक्टिक बॉन्डिंग महत्वपूर्ण लाभ प्रदान करती है।

विशेषता	तार का जोड़	फ्लिप-चिप यूटेक्टिक बॉन्डिंग
अंतर्संबंध घनत्व	मध्यम	अत्यंत ऊंचा
सिग्नल पथ की लंबाई	लंबे समय तक	छोटा
विद्युत प्रदर्शन	अच्छा	उत्कृष्ट
तापीय अपव्यय	मध्यम	बेहतर
पैकेज का आकार	बड़ा	छोटे
उच्च गति सिग्नल क्षमता	लिमिटेड	उत्कृष्ट
फाइन-पिच क्षमता	लिमिटेड	असाधारण
असेंबली दक्षता	मध्यम	उच्च

ये फायदे आधुनिक OLED स्मार्टफोन, फोल्डेबल डिस्प्ले, ऑटोमोटिव डिस्प्ले और अल्ट्रा-हाई-रिज़ॉल्यूशन पैनल के लिए विशेष रूप से महत्वपूर्ण हैं, जहां पैकेजिंग घनत्व और सिग्नल अखंडता महत्वपूर्ण हैं।

हिमालय सीओएफ फ्लिप-चिप यूटेक्टिक बॉन्डर की प्रमुख विशेषताएं

±1.5 μm बॉन्डिंग सटीकता

यह उपकरण उन्नत विज़न अलाइनमेंट सिस्टम, सटीक मोशन प्लेटफॉर्म और बुद्धिमान प्रक्रिया नियंत्रण का उपयोग करके निम्नलिखित उपलब्धियां हासिल करता है:

स्थान निर्धारण सटीकता: ±1.5 μm

इस स्तर की सटीकता अल्ट्रा-फाइन-पिच डिस्प्ले ड्राइवर आईसी असेंबली का समर्थन करती है और संरेखण संबंधी दोषों को कम करती है।

उच्च मात्रा में विनिर्माण क्षमता

डिस्प्ले निर्माताओं के लिए उत्पादन दक्षता अत्यंत आवश्यक है।

समय चक्र: 1.5 सेकंड

थ्रूपुट: प्रति घंटा 2,000 यूनिट तक (यूपीएच)

उच्च गति वाली वास्तुकला स्थिर बंधन गुणवत्ता को बनाए रखते हुए स्थिर बड़े पैमाने पर उत्पादन को सक्षम बनाती है।

व्यापक चिप संगतता

समर्थित चिप आयाम:

पैरामीटर	विनिर्देश
चौड़ाई	1.5 – 5 मिमी
लंबाई	15 – 35 मिमी
मोटाई	0.2 – 1.0 मिमी

यह प्लेटफॉर्म उपभोक्ता, औद्योगिक और ऑटोमोटिव अनुप्रयोगों में उपयोग किए जाने वाले डिस्प्ले ड्राइवर आईसी डिज़ाइनों की एक विस्तृत श्रृंखला का समर्थन करता है।

प्रोग्रामेबल बॉन्ड फोर्स कंट्रोल

बॉन्ड फोर्स रेंज: 10 – 350 एन

सटीक बल नियंत्रण विश्वसनीय धातुकर्म बंधन सुनिश्चित करता है, साथ ही नाजुक अर्धचालक संरचनाओं को यांत्रिक तनाव से बचाता है।

स्वतंत्र ड्यूल-ज़ोन तापमान नियंत्रण

यूटेक्टिक बॉन्डिंग प्रक्रिया के लिए सटीक थर्मल प्रबंधन की आवश्यकता होती है।

ज़ोन	तापमान की रेंज
चिप साइड	200°C – 450°C
सब्सट्रेट पक्ष	100° सेल्सियस – 150° सेल्सियस

स्वतंत्र तापमान नियंत्रण से बॉन्ड की गुणवत्ता में सुधार होता है और असेंबली के दौरान सब्सट्रेट का विरूपण कम से कम होता है।

वेफर अनुकूलता

समर्थित वेफर आकार:

• 8 इंच के वेफर्स
• 12 इंच के वेफर्स

यह अनुकूलता आधुनिक सेमीकंडक्टर उत्पादन वातावरण में सहज एकीकरण की अनुमति देती है।

लचीले सब्सट्रेट प्रसंस्करण

समर्थित सब्सट्रेट की विशिष्टताएँ:

• चौड़ाई: 35 मिमी / 48 मिमी / 70 मिमी
• मोटाई: 25 – 112 माइक्रोमीटर

यह सिस्टम डिस्प्ले ड्राइवर पैकेजिंग में आमतौर पर उपयोग होने वाली विभिन्न लचीली सर्किट सामग्रियों को समायोजित करता है।

तकनीकी निर्देश

वस्तु	विनिर्देश
बॉन्डिंग प्रौद्योगिकी	फ्लिप-चिप यूटेक्टिक बॉन्डिंग
चिप की चौड़ाई	1.5 – 5 मिमी
चिप की लंबाई	15 – 35 मिमी
चिप की मोटाई	0.2 – 1 मिमी
शुद्धता	±1.5 μm
प्रवाह	2,000 UPH तक
समय चक्र	1.5 सेकंड
बॉन्ड फोर्स	10 – 350 एन
चिप तापमान	200°C – 450°C
सब्सट्रेट तापमान	100° सेल्सियस – 150° सेल्सियस
वेफर का आकार	8" / 12"
सब्सट्रेट की चौड़ाई	35 / 48 / 70 मिमी
सब्सट्रेट की मोटाई	25 – 112 माइक्रोमीटर

आवेदन

एलसीडी डिस्प्ले ड्राइवर आईसी पैकेजिंग

यह प्रणाली निम्नलिखित के लिए विश्वसनीय उच्च-घनत्व संयोजन को सक्षम बनाती है:

• टीएफटी-एलसीडी पैनल
• औद्योगिक प्रदर्शन
• चिकित्सा प्रदर्शन
• टेलीविजन पैनल
• नोटबुक प्रदर्शित करती है

OLED डिस्प्ले ड्राइवर पैकेजिंग

इसके लिए उपयुक्त:

• स्मार्टफ़ोन
• फोल्डेबल फोन
• गोलियाँ
• स्मार्ट घड़ियाँ
• लचीले OLED डिस्प्ले

ऑटोमोटिव इलेक्ट्रॉनिक्स

इसका उपयोग तेजी से बढ़ रहा है:

• डिजिटल इंस्ट्रूमेंट क्लस्टर
• इंफोटेनमेंट डिस्प्ले
• हेड-अप डिस्प्ले (एचयूडी)
• केंद्रीय नियंत्रण स्क्रीन

ऑटोमोटिव अनुप्रयोगों में थर्मल साइक्लिंग और कंपन की स्थितियों के तहत असाधारण बॉन्डिंग विश्वसनीयता की आवश्यकता होती है।

उभरती माइक्रोएलईडी पैकेजिंग

माइक्रोएलईडी तकनीक में प्रगति के साथ, पैकेजिंग की आवश्यकताएं छोटे पिच और उच्च इंटरकनेक्शन घनत्व की ओर बढ़ती जा रही हैं। फ्लिप-चिप यूटेक्टिक बॉन्डिंग भविष्य में माइक्रोएलईडी निर्माण के लिए एक प्रमुख असेंबली तकनीक बनी रहने की उम्मीद है।

डिस्प्ले ड्राइवर पैकेजिंग में भविष्य के रुझान

डिस्प्ले उद्योग तेजी से निम्नलिखित दिशाओं में अग्रसर हो रहा है:

• अल्ट्रा-हाई-रिज़ॉल्यूशन OLED पैनल
• फोल्डेबल डिस्प्ले
• पारदर्शी डिस्प्ले
• ऑटोमोटिव स्मार्ट कॉकपिट
• माइक्रोएलईडी डिस्प्ले
• एआई-सक्षम डिस्प्ले सिस्टम

इन विकास कार्यों के लिए निम्नलिखित की आवश्यकता है:

• छोटे बम्प पिच
• उच्च I/O संख्या
• बेहतर तापीय प्रबंधन
• बेहतर असेंबली सटीकता
• उन्नत विषम एकीकरण

परिणामस्वरूप, उन्नत सेमीकंडक्टर पैकेजिंग प्रणालियों के भीतर उच्च-सटीकता वाले फ्लिप-चिप यूटेक्टिक बॉन्डिंग उपकरण का महत्व तेजी से बढ़ रहा है।

जियांग्सू हिमालय सेमीकंडक्टर को क्यों चुनें?

जियांग्सू हिमालय सेमीकंडक्टर कंपनी लिमिटेड एक पेशेवर सेमीकंडक्टर उपकरण निर्माता है जो उन्नत बैक-एंड पैकेजिंग और असेंबली समाधानों में विशेषज्ञता रखती है।

हमारे प्रमुख उत्पाद पोर्टफोलियो में निम्नलिखित शामिल हैं:

• डाई बॉन्डिंग मशीनएस
• स्वचालित डाई बॉन्डरएस
• वायर बॉन्डिंग मशीनें
• अल्ट्रासोनिक वेज बॉन्डर
• वेफर डाइसिंग सिस्टम
• फ्लिप-चिप बॉन्डर
• यूटेक्टिक बॉन्डिंग उपकरण
• सेमीकंडक्टर स्वचालन समाधान

हमारे उपकरण निम्नलिखित क्षेत्रों के निर्माताओं को सहायता प्रदान करते हैं:

• सेमीकंडक्टर पैकेजिंग
• डिस्प्ले ड्राइवर आईसी असेंबली
• Optoelectronics
• एलईडी निर्माण
• एमईएमएस उपकरण
• पावर सेमीकंडक्टर पैकेजिंग
• ऑटोमोटिव इलेक्ट्रॉनिक्स

सटीक इंजीनियरिंग, प्रक्रिया स्थिरता और दीर्घकालिक विश्वसनीयता के प्रति प्रतिबद्धता के साथ, हिमालय सेमीकंडक्टर दुनिया भर के ग्राहकों को उन्नत पैकेजिंग समाधान प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्नों

सीओएफ फ्लिप-चिप यूटेक्टिक बॉन्डर क्या है?

सीओएफ फ्लिप-चिप यूटेक्टिक बॉन्डर एक सेमीकंडक्टर पैकेजिंग मशीन है जिसका उपयोग उच्च परिशुद्धता यूटेक्टिक बॉन्डिंग तकनीक के माध्यम से डिस्प्ले ड्राइवर आईसी बम्प्स को सीधे लचीले सब्सट्रेट से जोड़ने के लिए किया जाता है।

वायर बॉन्डिंग की तुलना में फ्लिप-चिप बॉन्डिंग का क्या फायदा है?

फ्लिप-चिप बॉन्डिंग उच्च इंटरकनेक्शन घनत्व, छोटे सिग्नल पथ, बेहतर थर्मल प्रदर्शन, बेहतर विद्युत विशेषताओं और छोटे पैकेज आकार प्रदान करती है।

कौन से उद्योग सीओएफ पैकेजिंग का उपयोग करते हैं?

सीओएफ पैकेजिंग का व्यापक रूप से एलसीडी डिस्प्ले, ओएलईडी डिस्प्ले, ऑटोमोटिव इलेक्ट्रॉनिक्स, पहनने योग्य उपकरणों, औद्योगिक डिस्प्ले और उभरते माइक्रोएलईडी अनुप्रयोगों में उपयोग किया जाता है।

हिमालय प्रणाली किस हद तक सटीक बंधन क्षमता प्रदान करती है?

यह उपकरण ±1.5 μm की सटीक प्लेसमेंट क्षमता प्राप्त करता है, जो फाइन-पिच एडवांस्ड पैकेजिंग आवश्यकताओं को पूरा करता है।

कौन-कौन से वेफर साइज समर्थित हैं?

यह सिस्टम 8 इंच और 12 इंच दोनों प्रकार के सेमीकंडक्टर वेफर्स को सपोर्ट करता है।

क्या यह उपकरण बड़े पैमाने पर उत्पादन के लिए उपयुक्त है?

जी हां। 1.5 सेकंड के चक्र समय और 2,000 यूपीएच तक की थ्रूपुट क्षमता के साथ, यह प्लेटफॉर्म उच्च मात्रा वाले विनिर्माण वातावरण के लिए डिज़ाइन किया गया है।

संदर्भ

• आईईईई ट्रांजैक्शन्स ऑन कंपोनेंट्स, पैकेजिंग एंड मैन्युफैक्चरिंग टेक्नोलॉजी
• आईईईई ट्रांजैक्शन्स ऑन सेमीकंडक्टर मैन्युफैक्चरिंग
• जर्नल ऑफ इलेक्ट्रॉनिक मैटेरियल्स
• माइक्रोइलेक्ट्रॉनिक्स विश्वसनीयता
• सेमीकंडक्टर पैकेजिंग असेंबली और प्रक्रिया प्रौद्योगिकी
• सेमीकंडक्टर विनिर्माण उपकरण के लिए SEMI मानक
• आईपीसी इलेक्ट्रॉनिक असेंबली मानक

निष्कर्ष

सीओएफ फ्लिप-चिप यूटेक्टिक बॉन्डिंग आधुनिक डिस्प्ले ड्राइवर आईसी पैकेजिंग के लिए एक मूलभूत तकनीक बन गई है, जो उन्नत एलसीडी, ओएलईडी और भविष्य के माइक्रोएलईडी डिस्प्ले के लिए आवश्यक फाइन-पिच, उच्च-घनत्व इंटरकनेक्शन को सक्षम बनाती है।

जियांग्सू हिमालय सेमीकंडक्टर का सीओएफ फ्लिप-चिप यूटेक्टिक बॉन्डर ±1.5 μm की सटीक प्लेसमेंट क्षमता, 2,000 UPH तक की थ्रूपुट क्षमता, प्रोग्रामेबल बॉन्डिंग फोर्स कंट्रोल और उन्नत थर्मल मैनेजमेंट को मिलाकर विश्वसनीय और उच्च-प्रदर्शन वाले सेमीकंडक्टर पैकेजिंग समाधान प्रदान करता है। अगली पीढ़ी के डिस्प्ले निर्माण के लिए डिज़ाइन किया गया यह बॉन्डर आज के सबसे उन्नत पैकेजिंग अनुप्रयोगों के लिए आवश्यक सटीकता, स्केलेबिलिटी और प्रक्रिया स्थिरता प्रदान करता है।
