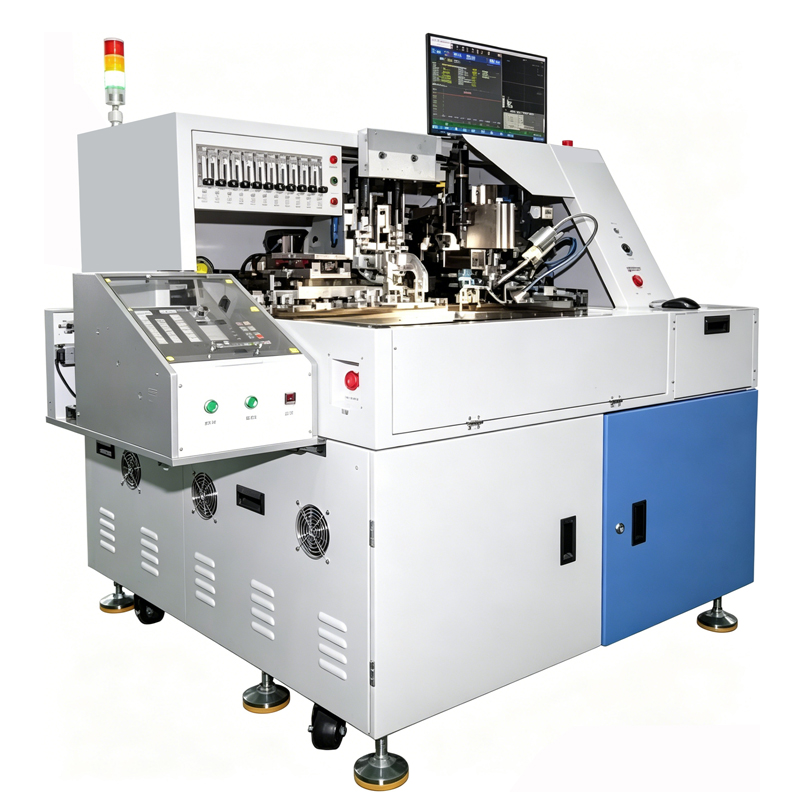

Установка для мягкой пайки кристаллов (Power Die Bonder) для корпусов TO‑220 / TO‑247 / TO‑252 / TO‑263 — производительность 6–9 тыс. об/мин, 8-зонная пайка при температуре 500 °C, мишени с низким уровнем образования пустот (Тайвань, Малайзия, Сингапур, Вьетнам, Южная Корея, США, Россия, Беларусь).

Введение

[Главный вывод] Этот машина для мягкой пайки кристаллов Разработан для массового монтажа силовых микросхем серии TO на выводные рамки, обеспечивая повторяемое покрытие припоем, контролируемое образование пустот и стабильную плоскостность кристалла при производительности 6–9 тыс. единиц в час.

Для команд, занимающихся разработкой корпусов для дискретных силовых устройств. Тайвань, Малайзия, Сингапур, Вьетнам, Южная Корея, Соединенные Штаты, Россия и Беларусь, покупка власть бондер для упаковки выводных рамок Как правило, все сводится к трем измеримым результатам: УФ, аннулирование/покрытие, и долгосрочная стабильность (контроль дрейфа). Эта платформа позиционируется как Оборудование для крепления кристаллов TO-247 (и TO-220/252/263) с возможностью многозонного теплоснабжения до 500 °C для обеспечения надежного контроля смачивания и расширения технологических диапазонов.

Основные технологии / Принципы

[Управляющее резюме] А система пайки матрицы для выводных рамок Сочетает в себе контролируемое осаждение припоя, многозонный нагрев и усилие склеивания для формирования металлургического соединения с низким сопротивлением, одновременно контролируя образование пустот и перекосов.

Что контролирует этот процесс

• Объем припоя (Проволока/паста): напрямую влияет на покрытие, риск перелива и вероятность застревания в пустотах.
• Терморецепт (8 зон): определяет активацию потока, разрушение оксидов, скорость смачивания и время пребывания выше точки ликвидуса.
• Сила сцепления (30–500 г): стабилизирует контакт и смачивание; слишком высокая концентрация может привести к выдавливанию и увеличению риска загрязнения.
• Готовность поверхностиСостояние покрытия выводной рамки и чистота металлизации кристалла часто приводят к образованию пустот в большей степени, чем к точности перемещения, после того как выравнивание становится «достаточно хорошим».

Мягкий припой против альтернатив

Компоненты машины / Архитектура системы

[Главный вывод] Архитектура объединяет в себе возможности обработки пластин, гибкость дозирования припоя, 8-зонную высокотемпературную дорожку и контролируемое усилие/позиционирование для обеспечения повторяемости при высокой производительности.

Инженеры по подсистемам проводят проверку в процессе ввода оборудования в эксплуатацию.

• система пластин
  • 12 дюймовобратно совместим с 8 дюймов/6 дюймов (опционально)
  • 360° макс. вращение пластины
• Обработка припоя
  • Припойная проволока: 0,25–1,0 мм
  • Режимы дозирования: точка, линия, Дозирование под давлением (опционально)
  • Диапазон толщины паяльной пасты: 25–75 мкм (зависит от процесса)
• Система направляющих/оплавления
  • 8 температурных зон
  • Максимальная рабочая температура: 500 °C
• система склеивания
  • Сила связи: 30–500 г
  • Вращение: 180° макс.
  • Точность: Смещение по осям X–Y , угол
• Обработка материалов

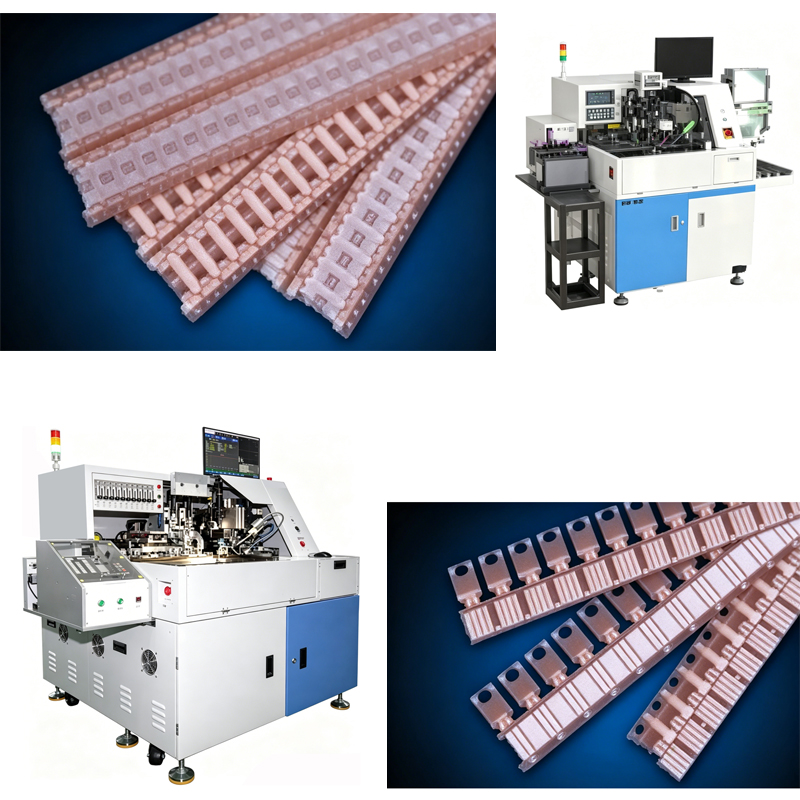

  • Выводная рамка: L 110–300 мм, В 15–80 мм, Т 0,1–1,0 мм
  • Журнал: L 110–300 мм, В 20–120 мм, H 68–160 мм
  • Варианты загрузки: вертикальный подбор патронов, загрузка из магазина, откидной подбор и т. д.
  • Разгрузчик: разгрузка магазина

Применение и материалы

[Суммируя] Наилучшим образом подходит для силовых дискретных компонентов серии TO, где степень покрытия/пустот паяного соединения и плоскостность кристалла напрямую определяют тепловое сопротивление и надежность.

Целевые пакеты

• ТО-220/ТО-247/ТО-252/ТО-263

Поддерживаемый диапазон кристаллов

• от 0,5×0,5 до 14×15 ммтолщина >70 мкм

Целевые показатели качества на уровне продукта (обычно используются для согласования приемочных параметров)

• Аннулирование: 1% (единичная пустота) и 3% (общая площадь штампа)
• Покрытие: 100% (от края кристалла до контактной площадки ≥ 10 тысяч)
• Наклон: ≤ 2 тысячи ( ≤150×150 мил), ≤ 1° (>150×150 мил)

Основные компоненты / Расходные материалы (если применимо)

[Главный вывод] Стабильность расходных материалов (особенно стратегии припоя/флюса и оборудования для дозирования) является основным фактором, обеспечивающим поддержание целевых показателей по пустотам и покрытию при длительной эксплуатации.

Типичные расходные материалы / элементы, находящиеся в собственности производственного процесса:

• Припойная проволока (0,25–1,0 мм) и/или паяльная паста (диапазон толщины 25–75 мкм)
• Насадки/иглы для дозирования, фильтры (особенно для дозирования под давлением)
• Средства для уборки/устранения остатков (зависят от химического состава и требований охраны труда и техники безопасности).
• Детали для профилактического обслуживания, относящиеся к изнашиваемым элементам нагревателя/рельсов и системы погрузки/разгрузки (согласно плану профилактического обслуживания).

Технические характеристики / Сравнение

[Краткий обзор] Высокопроизводительная платформа для мягкой пайки кристаллов, разработанная на основе выводных рам TO, с возможностью установки элементов с точностью ±38 мкм и температурным запасом 500 °C.

Таблица технических характеристик

Определения

• «Пропускная способность 6–9 тыс.»обычно интерпретируется как единиц в час (UPH)Фактический расход топлива зависит от схемы дозирования, термореакции и времени обработки.
• тысяча: 1 мил = 0,001 дюйма = 25,4 мкм.
• Покрытие 100%: непрерывное смачивание припоем под поверхностью кристалла с нет открытой контактной площадки под кристалломпри этом необходимо соблюдать требование к зазору между кристаллом и контактной площадкой (≥10 мил).
• Процент пустых кипятковобычно количественно оценивается как (общая площадь пустот / общая площадь припоя под кристаллом) × 100% с использованием анализа рентгеновских изображений (критерии должны соответствовать методу заказчика).

Как обычно проверяются ключевые показатели

• Очистка / покрытие: Рентгеновский контроль с использованием критерии, определяемые заказчиком (например, определенные правила пороговой обработки оттенков серого, минимальный обнаруживаемый размер пустоты и отчетность по отдельным пустотам и общей площади).
• Точность позиционирования (класс ±38 мкм): Калибровка визуального контроля с использованием сертифицированных эталонных образцов (например, сетчатой ​​пластины), многократные испытания на размещение и базовая проверка воспроизводимости и повторяемости измерений для подтверждения стабильности результатов.
• Наклон: Постсклеивающая метрология (например, измерение смещения по углам матрицы), описанная в тысяча или градусов, с учетом корреляции с категорией размера штампа.

Цитата эксперта (Компромисс в производстве): «Увеличение максимальной производительности обычно сокращает время термической выдержки или уменьшает запас стабилизации; именно здесь может произойти повторное образование пустот. Лучший рецепт — это тот, который соответствует пределам надежности и имеет достаточный запас производительности для компенсации колебаний в партиях материала». — Старший инженер по процессам упаковки (линия дискретных силовых элементов)

Руководство по выбору / Основные выводы

[Руководство по принятию решений] Выберите это система пайки матрицы для выводных рамок когда ваш приоритет — дискретный выходной сигнал серии TO с контролируемым заполнением пустот/покрытием и достаточной теплоотдачей для поддержания стабильного смачивания при изменении материала.

Сценарии выбора наиболее подходящего варианта

• Крупномасштабное производство выводных рамок TO, требующее:
  • стабильный покрытие правила для заполнения краев
  • контролируемый аннулирование целевые показатели (например, ≤3% от общего числа)
  • контролируемый наклон/плоскостность для нижнего предела
• Необходима гибкость дозирования (проволока; точка/линия; дополнительные режимы давления).
• Вы хотите готовность к печати 12-дюймовых пластин при поддержке устаревших кремниевых пластин (опционально)

Региональные особенности развертывания и обслуживания (Тайвань / Малайзия / Сингапур / Вьетнам / Южная Корея / США / Россия / Беларусь)

[Главный вывод] При трансграничном развертывании большая часть рисков и проблем, связанных с графиком, обусловлена ​​согласованием ресурсов, планированием запасных частей и готовностью документации/технической поддержки, а не базовыми техническими характеристиками оборудования.

• Планирование установки и сроки выполнения работ
  • Подтвердите текущие сроки выполнения заказа на этапе запроса коммерческого предложения/заказа на поставку (они зависят от конфигурации и загрузки завода).
  • Запланируйте время для готовность площадкивходной контроль и корректировка рецептуры SAT с учетом ваших материалов.
• Стратегия удаленной поддержки и запасных частей
  • Укажите, требуются ли для ваших сайтов... удаленная диагностикаи согласовать правила доступа к данным (ИТ/безопасность).
  • Создайте двухуровневую систему резервного обеспечения: критически важных запасных частей для обеспечения бесперебойной работы (на месте) + рекомендуемые изнашиваемые запасные части (региональное пополнение запасов).
• Экспортная упаковка и логистика
  • Для морских/воздушных перевозок укажите следующее. индикаторы удара/наклонаЗащита от влаги и требования к ящикам должны соответствовать стандартам вашего приемного дока.
  • Уточните все необходимые документы для страны назначения (таможенные документы, разрешения на импорт, коды ECCN/внутренние правила соответствия).
• Интерфейсы напряжения/частоты и оборудования
  • В ходе запроса предложений укажите местные стандарты энергоснабжения (распространенные региональные варианты включают классы 50/60 Гц и 380/400/415 В) и предпочтительные для вашего предприятия правила подключения.
• Язык документации и обучения
  • Документация обычно предоставляется в Английский; запросить любой необходимый пакет переводов (например, традиционный китайский для Тайваня, корейский, вьетнамский, русский) и формат обучения (очное/дистанционное).

Входные данные для запроса котировок, сокращающие циклы оценки.

• Чертеж выводной рамки + пакет нанесения покрытий, размеры контактных площадок, ограничения по деформации.
• Металлизация обратной стороны кристалла, размер(ы) пластины, диапазон толщины кристалла.
• Целевой показатель UPH, определение критериев аннулирования (способ измерения), определение охвата.
• Ограничения по сплавам/флюсам, требования к чистоте/охране труда и окружающей среды.
• Требования к интеграции производственной линии (стандарт магазина, потребности в отслеживаемости)

Тенденции будущего / Перспективы развития отрасли

[Перспективы на будущее] Мягкий припой по-прежнему остается распространенным стандартом для дискретных компонентов в корпусе TO, в то время как в технических условиях заказчики все чаще требуются более жесткие ограничения по количеству пустот, улучшенная прослеживаемость и более четкие методы проверки.

Что всё чаще требуется в рамках процедур закупок:

• Прозрачный Определение мочеиспускания + метод рентгенологического исследования (единичная пустота против общей площади)
• Управление профилем зоны: интервалы калибровки, контроль дрейфа, блокировка рецепта.
• Улучшенная система регистрации данных для аудита (тепловые зоны, сила сцепления, параметры дозирования).
• Линии с комбинированной технологией припоя (мягкий припой + выборочное спекание для премиальных моделей).

Часто задаваемые вопросы

В1. Реалистична ли производительность в 6–9 тыс. единиц для производства корпусов TO-220 / TO-247?
Это может зависеть от размера кристалла, схемы нанесения покрытия (точка/линия/давление) и времени термообработки. Подтвердите производительность при оплавлении (UPH) пробным нанесением покрытия, используя критерии для вашей выводной рамки, сплава и пустот, поскольку время выдержки при оплавлении часто является ограничивающим фактором.

Вопрос 2. Как на практике измеряются целевые показатели мочеиспускания (1% разовых мочеиспусканий, 3% всех мочеиспусканий)?
Обычно их проверяют с помощью рентгеновского излучения, используя определенный набор правил анализа изображений (пороговое значение, минимальный размер пустоты, метод отчетности). Поскольку стандарты различаются в зависимости от заказчика и продукта, необходимо согласовать определение пустоты перед приемкой на заводских/приемочных испытаниях.

В3. Что лучше использовать для припаивания кристалла в корпусе TO: припой в виде проволоки или паяльную пасту?
Дозирование проволоки часто улучшает повторяемость объема и снижает вариативность работы с пастой, в то время как паста может быть удобна для определенных геометрических форм и рисунков контактных площадок. Лучший вариант зависит от наличия сплавов, ограничений по остаткам и вашей чувствительности к пустотам/покрытию.

Вопрос 4. Зачем указывать максимальную рабочую температуру 500 °C, если мой припой плавится при гораздо более низкой температуре?
Более высокий температурный запас обеспечивает запас прочности для различных сплавов, более быстрое нарастание температуры и широкий диапазон активации/смачивания. Это также снижает риск того, что будущие изменения в продукте потребуют модернизации термической платформы.

В5. Что мне следует подготовить для развертывания этого оборудования для крепления кристаллов TO-247 на объектах в Тайване, Юго-Восточной Азии, Корее, США, России и Беларуси?
Подготовьте стандартный контрольный список для объекта: инженерные сети, ограничения по вытяжной вентиляции/охране труда и окружающей среды, правила ИТ/удалённой поддержки и двухуровневый план резервного обеспечения (критически важные на объекте + региональные). Запросите единый формат документации/обучения на всех объектах, чтобы минимизировать различия в инструкциях и техническом обслуживании.
