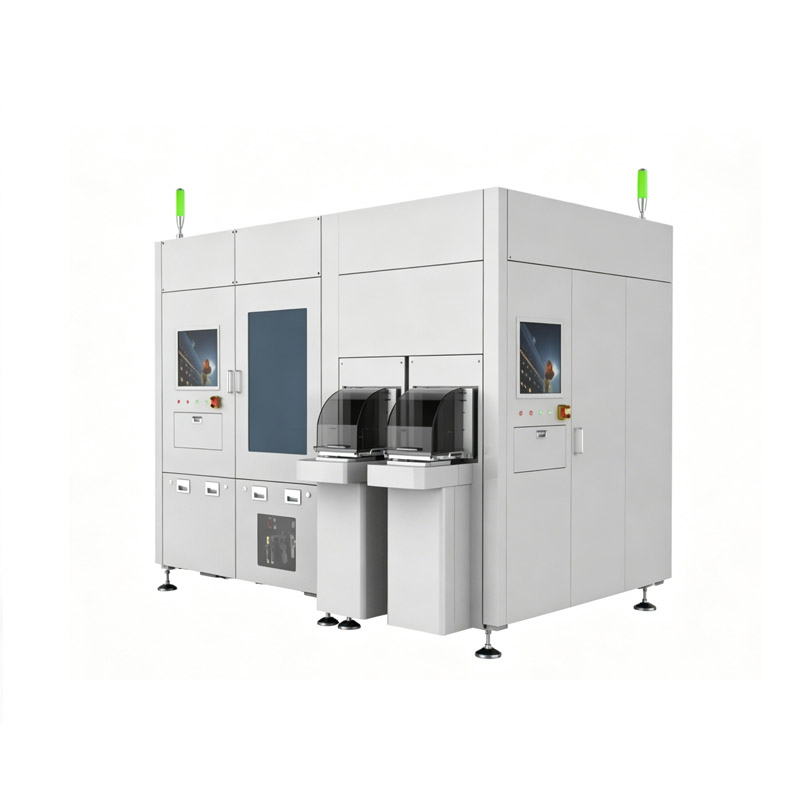

Система лазерного микросквозного сверления TGV на уровне пластины для современных корпусов на стеклянных подложках.
Сверхтонкие переходные отверстия
Диаметр ≤5 мкм, соотношение сторон до 1:100 для межсоединений высокой плотности.
Высокая пропускная способность
≥5000 точек/с для массового производства и крупносерийного производства.
Многоматериальный
Кварцевое, боросиликатное, натриево-кальциевое, алюмосиликатное стекло.
Возможность создания изделий различной формы
Круглые, квадратные, глухие, сквозные, микротраншейные проходы.
Точность
Повторяемость ≤±1 мкм; точность рисунка ≤±3 мкм.
Автоматизированная обработка
Поддерживает пластины диаметром от 4 до 12 дюймов, загрузка осуществляется корзинчатым способом.
Основные технологии
Физика лазерной модификации
Контролируемое лазерное микроструктурирование для создания чистых сквозных отверстий.
Контролируемое лазерное микроструктурирование для создания чистых сквозных отверстий.
Высокоточное управление движением
Повторяемость позиционирования по осям XY ≤1 мкм.
Повторяемость позиционирования по осям XY ≤1 мкм.
Оптимизация термических напряжений
Сводит к минимуму растрескивание основания и остаточные напряжения.
Сводит к минимуму растрескивание основания и остаточные напряжения.
Автоматизированная обработка кремниевых пластин
Загрузка/выгрузка корзинчатого типа, ширина 4–12 дюймов, совместимость с системой FOUP.
Загрузка/выгрузка корзинчатого типа, ширина 4–12 дюймов, совместимость с системой FOUP.
Сравнение технологий
| Технологии | Через размер | Соотношение сторон | Совместимость материалов | Примечания |
|---|---|---|---|---|
| Лазерный TGV | ≤5 мкм | До 1:100 | Кварц, боросиликат, натриево-кальциевый, алюмосиликатный | Идеально подходит для упаковки высокой плотности. |
| Механическое бурение | >30 мкм | Ограниченный | Медленно, есть риск сколов. | |
| Химическое травление | 10–50 мкм | 1:5–1:20 | Только стекло | Плохой контроль формы, изотропный |
| Ультразвуковое бурение | >20 мкм | Ограниченный | Не подходит для микросхем с малым шагом выводов. |
Технические характеристики
Размер субстратаКруглые или квадратные стеклянные пластины диаметром 4–12 дюймов.
Метод загрузкиАвтоматическая корзинчатая / кассетная
Метод обработкиСтационарный лазер + высокоточная платформа для перемещения по осям XY
Скорость платформы≤1000 мм/с
Минимальный диаметр переходного отверстия5 мкм
Максимальное соотношение сторон1:100
Повторяемость платформы≤±1 мкм
Точность позиционирования
Точность шаблона≤±3 мкм при поле зрения 300 мм
Пропускная способность≥5000 баллов/с
Приложения
Упаковка интегральных схем на основе стекла Микросхемы драйверов дисплея Межсоединительные элементы высокой плотности МЭМС и сенсорные модули Оптическая и радиочастотная упаковка Ускорители высокопроизводительных вычислений и искусственного интеллекта (стеклянные интерпозеры)
Руководство по выбору
Выберите эту систему, если для вашего производства требуется:
- Сверхтонкие переходные отверстия ≤5 мкм
- Высокое соотношение сторон (1:100)
- Бурение различных типов скважин (глухое, сквозное, траншейное)
- Высокая пропускная способность (≥5000 точек/с)
- Совместимость с различными типами стеклянных подложек
- Высокая точность выравнивания (
Будущие тенденции
Быстрое внедрение
Стеклянные межсоединительные элементы для высокопроизводительных вычислений и ускорителей искусственного интеллекта.
Требования к переходным отверстиям размером менее 5 мкм
Возрастающая потребность в более высокой плотности межсоединений.
Гибридное соединение и меднение
Бесшовная интеграция с рабочими процессами пайки металлом.
Упаковка на уровне панелей (PLP)
Масштабирование до крупноформатных стеклянных подложек.
Часто задаваемые вопросы
В1: Какой минимальный достижимый размер переходного отверстия?
A: 5 мкм, что позволяет создавать межсоединения высокой плотности для современных стеклянных корпусов.
Вопрос 2: Какие материалы, из которых изготовлено стекло, совместимы?
А: Кварцевое, боросиликатное, натриево-кальциевое, алюмосиликатное стекло и другие.
В3: Какие соотношения сторон достижимы?
А: До 1:100 для глубоких, узких переходных отверстий без растрескивания.
В4: Какова скорость бурения?
A: ≥5000 точек/с, подходит для массового производства и крупносерийных заводов.
В5: Какие приложения получат наибольшую пользу?
A: Корпуса интегральных схем из стекла, драйверы дисплеев, MEMS, высокоплотные межсоединительные платы, ускорители искусственного интеллекта.
В6: Обрабатывает ли система глухие и сквозные переходные отверстия?
А: Да, возможность изготовления отверстий различной формы: круглые, квадратные, глухие, сквозные и микротраншейные.
Раскройте потенциал упаковки на основе стеклянных подложек.
Высокоточная система лазерного сверления TGV, разработанная для подложек интегральных схем следующего поколения, межсоединительных плат и 3D-гетерогенной интеграции.
≥5000 переходных отверстий/с 5 мкм / 1:100 AR повторяемость ±1 мкм
Для демонстрации процесса и поддержки интеграции свяжитесь с нашей инженерной командой.
